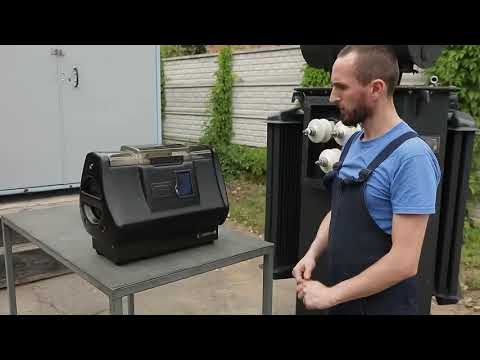

Tester dielektrické pevnosti oleje TOR-80
Přístroj je navržen k měření dielektrické pevnosti transformátorového oleje a jiných dielektrických kapalin podle IEC 60156, ASTM D877, ASTM D1816.
Jedná se o plně automatické zařízení, které umožňuje testování podle postupů definovaných v těchto normách a také podle uživatelských postupů uvedených v příslušné části nabídky nastavení.
Princip činnosti
Jádrem přístroje je vysokonapěťový transformátor a elektronické moduly. Jednotka pracuje tak, že postupně zvyšuje napětí na sekundárním vinutí vysokonapěťového transformátoru z nuly na maximální napětí nebo na napětí, při kterém dojde k elektrickému průrazu v dielektrické kapalině v měřicí kyvetě instalované na vysokonapěťových kontaktech vysokonapěťového transformátoru.
Napětí v sekundárním vinutí transformátoru vzniká postupným zvyšováním napětí v primárním vinutí napájeném sinusovým napětím z řídicího invertoru, jednoho z elektronických modulů.
Zvýšení napětí je řízeno mikrokontrolérem přes řídicí invertor. Řídicí invertor je ovládán řídicím modulem jednotky.
Během provozu je ze svorek sekundárního vinutí přiváděno střídavé (50-60 Hz) napětí přes elektrody v měřicí kyvetě do dielektrické kapaliny. K průrazu dochází mezi elektrodami v prostoru vyplněném dielektrickou kapalinou.
|
Č. |
Položka |
Hodnota |
| 1 | Provozní AC napětí (interní dobíjecí baterie), V |
85 – 264 |
| 2 | Frekvence napájení, Hz |
48 – 63 |
| 3 | Požadavky na napájení, VA |
250 max |
| 3 | Maximální výstupní napětí, kV |
Sinusové, až do 80 kV RMS |
| 4 | Přesnost měření výstupního napětí |
±1 % |
| 5 | Rychlost nárůstu napětí, kV/sec |
0,1 až 5 * |
| 6 | Rozlišení indikace výstupního napětí, V |
100 |
| 7 | Doba vypnutí vysokého napětí po průlomu, ms |
10 max, typicky 4 |
| 8 | Objem kyvety, cm3 |
500 |
| 9 | Rozsah měření okolní teploty, °С |
0 – 100 |
| 10 | Rozlišení měření teploty, °С |
1 |
| 11 | Vestavěná tiskárna |
Ano |
| 12 | Provozní teplota, °С |
0 – 50 |
| 13 | Skladovací teplota, °С |
– 20 až + 60 |
| 14 | Relativní vlhkost, % |
Až do 90, bez kondenzace |
| 15 | Rozměry, mm |
490 x 320 x 300 |
| 16 | Hmotnost, kg, max |
35 |
| 17 | Hmotnost s interními bateriemi, kg, max. |
40 |
*- Nastavitelné
- automatizované a přesné měření průrazného napětí do 80 kV;
- okamžité (4 μs) odpojení zkušebního napětí při poruše;
- může pracovat autonomně nebo v síti s přenosem výsledků do PC, vytvářením lokální databáze, generováním reportů, vykreslováním grafů a tiskem výsledků;
- k dispozici je software pro implementaci standardních i uživatelských měřicích postupů – zařízení lze využít i pro výzkumné účely;
- jednoduché a snadné ovládání a údržba.
