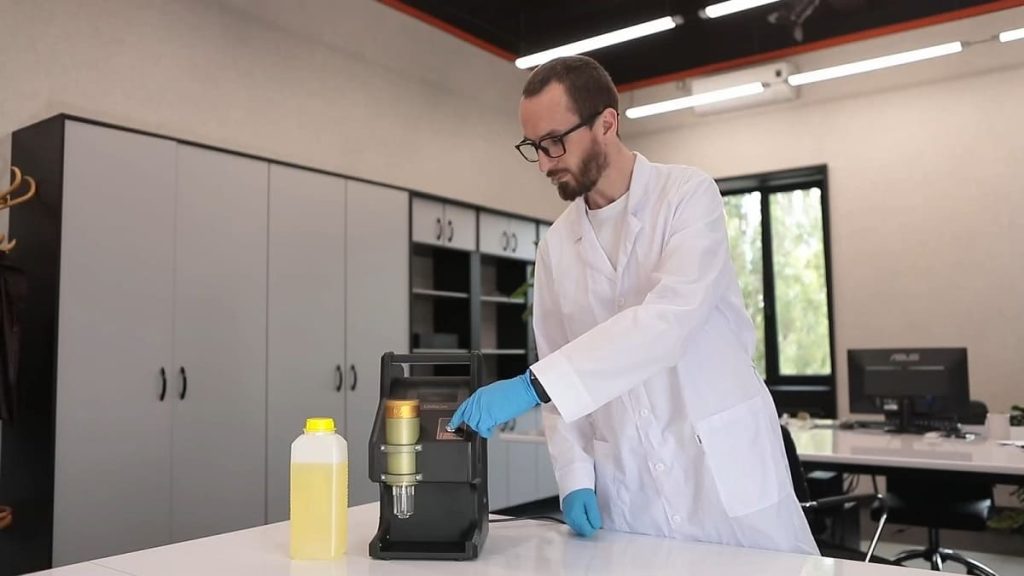

TOR-1 tester transformátorového oleje je určen pro detekci hmotnostního podílu rozpuštěné vody v izolačních minerálních olejích, jejichž viskozita nepřesahuje 70 cSt (stokes/centistokes, 1 cSt = 1 mm² · s⁻¹ ) při teplotě 50°C.

Při provozu tohoto zařízení je nutné vzít v úvahu, že tester je pouze informativním měřidlem pro rychlé zjištění obsahu vlhkosti; konečná analýza vyžaduje kontaktování certifikované laboratoře.

V nejlepším případě zaberou standardní laboratorní analýzy jeden den a vyžadují velké lidské a finanční zdroje. Použití TOR-1 umožňuje co nejdříve diagnostikovat transformátorový olej a rychle se rozhodnout v terénu v blízkosti transformátoru.

Komponenty přístroje TOR-1

Zařízení obsahuje všechny součásti nezbytné pro jednoduché a pohodlné ovládání:

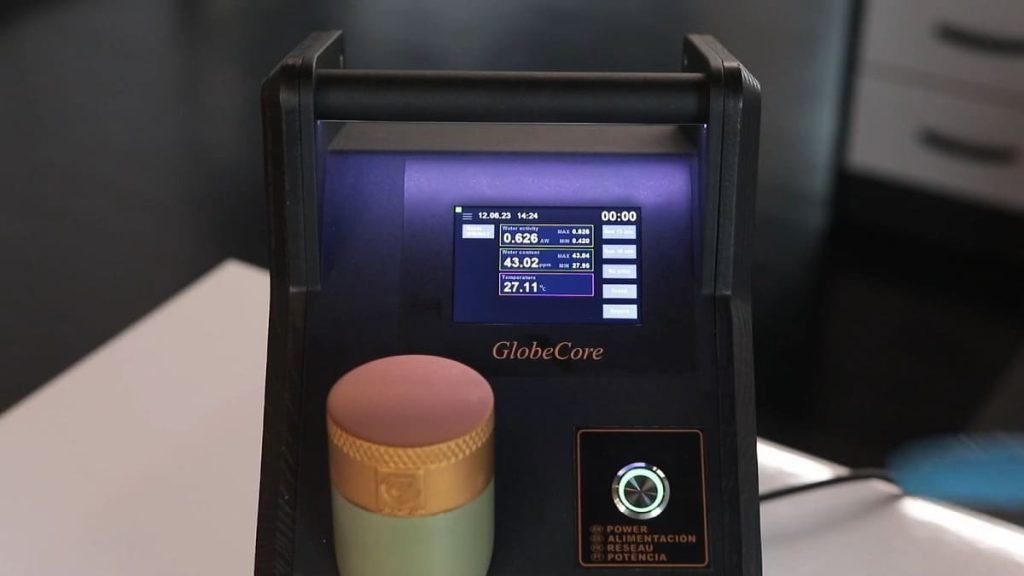

• LCD – panel pro zobrazení obsahu vlhkosti testovaného oleje;

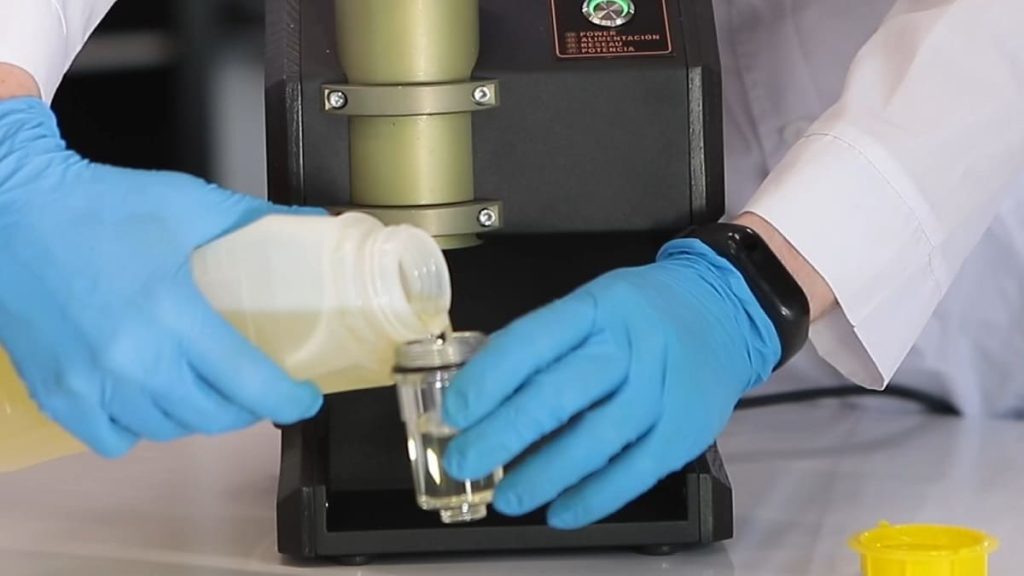

• sací nádobka na testovaný olej;
• senzor vlhkosti pro detekci hmotnostního podílu vlhkosti v mazacích a izolačních olejích;

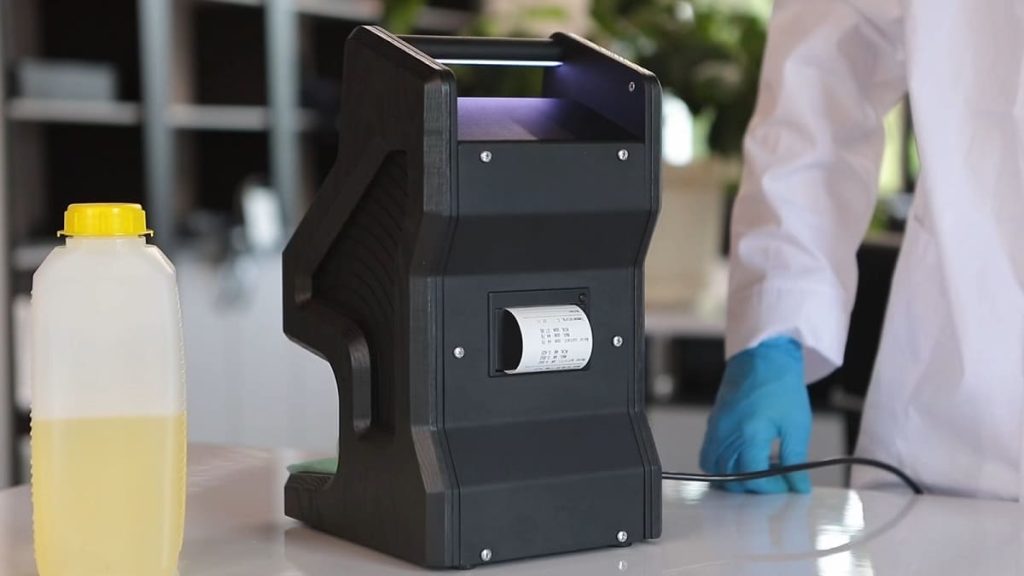

• tiskárna pro okamžitý tisk výsledků testu.

Princip činnosti

Měření vlhkosti v oleji je podobné jako u vlhkosti vzduchu. Obsah vody v oleji lze popsat jako absolutní hodnotu v ppm nebo jako relativní hodnotu a_w:

• ppm je poměr mezi hmotností vody a hmotností oleje;
• a_w je skutečný obsah vlhkosti vyjádřený v procentech oleje plně nasyceného vlhkostí.

Hodnota a_w = 0 znamená olej bez vlhkosti, zatímco a_w = 1 znamená olej plně nasycený vlhkostí.

Přístroj měří a_w pomocí kapacitního senzoru, který se vyznačuje dlouhodobou stabilitou a vynikající odolností proti znečištění. Mezi měřené fyzikální veličiny patří aktivita vody (a_w) a teplota (T). Pomocí těchto veličin tester velmi rychle stanoví obsah vlhkosti (ppm) v minerálním transformátorovém oleji. Obsah vody v neminerálních transformátorových olejích a mazacích olejích lze vypočítat zadáním konkrétních parametrů těchto olejů. Naměřené a vypočítané hodnoty jsou dostupné na dvou volně škálovatelných a konfigurovatelných analogových výstupech.
